Cocos2d之tolua

本文简介：

1. 环境搭建
2. 使用到的相关配置结构介绍
3. 具体实操
4. 遇到问题及解决方案

前言

在游戏开发过程中，主要业务逻辑等由Lua开发（因为可以动态热更、灵活便捷等），但是Lua毕竟是脚本语言，遇到一些高性能需求或其他涉及底层变动，需要用C++来实现（你大爷还是你大爷）。

对于将C++的类或方法导出给Lua调用，

Cocos2d-x引擎采用的是 tolua++，通过便携tolua++的pkg配置文件，来定义要导出的每一个类的信息，这个步骤相当于用tolua++的规则将类的头文件重写成pkg文件，tolua++会根据这个文件以及类的cpp文件来生成C++代码文件。

直接使用tolua++在批量导出的时候会比较麻烦，基于此，引擎提供了 genbindings.py 文件来完成批量导出的工作，流程如下：

1. 编写要导出的C++类
2. 为这个类编写一个ini配置文件（一个ini可对应多个类）
3. 修改genbindings脚本，加载ini配置
4. 执行genbindings脚本，生成类导出到Lua的C++代码
5. 将生成的代码添加到项目中，并执行注册方法

环境搭建

Windows平台

• NDK r9b
  • 这里 README上，写的需求版本 r10c or later；但是脚本头部注释要求版本 r9b；经过实际测试使用 r9b 版本NDK 有效。
  • 配置环境变量，ndk根目录：NDK_ROOT
• Python2.7.3(32bit)
  • 配置环境变量，具体到exe文件：PYTHON_BIN（xxx\python.exe)
• Python库 pyyaml
  • 解压或安装到上面python的相应位置： xxx\Lib\site-packages
• Python库 pyCheetah
  • 解压或安装到上面python的相应位置： xxx\Lib\site-packages

Mac 平台

待补充

配置介绍

genbindings.py 文件

这个脚本文件主要作用是根据ini文件，执行 cocos2d\tools\bindings-generator\generator.py 来生成导出C++代码。

这个文件需要修改的地方不多，多注意下列几个地方即可：

• project_root：项目工程根目录
• cocos_root：cocos引擎根目录
• cxx_generator_root：调用的generator.py文件所在的目录
• tolua_root：tolua根目录，ini配置文件的目录
• output_dir：导出C++代码的目录
• cmd_args：需要处理的ini配置文件，如果这次导出不需要，可以用 # 注释

ini 文件配置

ini配置文件主要作用于描述要导出的类，一个ini文件可以配置多个类，一般都以文件夹为单位。

配置文件的结构由三部分组成：

• 段：一个文件分为多个段；每个段名称用中括号包裹并独占一行
• 键：一个段有多个键；每个键都代表一个配置
• 值：一个键对应任意个值；所有值以空格分隔

例如：

# 注释A
[sectionA]
keyA1 =
keyA2 = valueA2
keyA3 = valueA3 valueA4

# 注释B
[sectionB]
keyB1 = valueB1
keyB2 =

除了上述配置文件基本规则，还需要注意一些常用且重要的键：

• prefix：生成的函数前缀，可能在自建类的模板中用不到，它主要作用应该是做唯一性区分

• target_namespace：目标命名空间，lua调用是需要用到，若不填则为全局

• headers：要导出的C++类头文件

• classes：要导出的Lua类

• skip：需要跳过的类方法

  • 不同类间用 逗号 分隔，不同函数名间用 空格 分隔

  • 函数名可以用 正则表达式 ，类名::[set.*]，代表跳过所有set开头的函数

  • 若要跳过整个类，可以用 代替，类名::[]

  • 例如：

    • skip = ClassA::[*], ClassB::[funcNameA funcNameB]

• rename_functions：可以指定某个类的某个方法以一个新名字导出

  • 不同类间用 逗号 分隔，不同函数名间用 空格 分隔

  • 例如：

    • rename_functions = ClassA::[oldFuncNameA=newFuncNameA oldFuncNameB=newFuncNameB], ClassB::[oldFuncNameC=newFuncNameC]

还有一些其他键，不是很常用或重要，一般上面都有注释，可以自行分析填写。

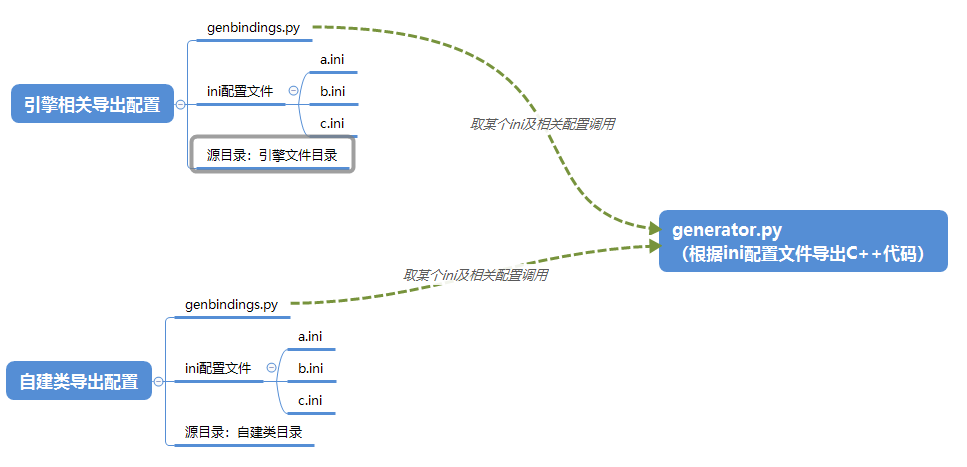

结构

genbindings.py 文件 和 ini文件 都是为 generator.py 文件传递配置的。

一般为了将自建的类文件与引擎的区分开，都会新建一个文件夹专门放自建类文件，并与引擎文件同级，同样的导出方法也需要新建一套。

大概结构如下：

实操

修改引擎代码

1. 修改引擎相关代码（路径：xxx\cocos2d）
2. 配置相应 ini文件、genbindings 文件（路径：xxx\cocos2d\tools\tolua）
3. 执行genbindings脚本（注意用python2.x - 32bit）
4. 使用VS编译导出的文件
5. 运行游戏验证

创建或修改自建类

1. 修改相关源码
2. 配置相应 ini文件、genbindings 文件
   • 检查 相应ini文件中是否已经导出了该类
     • 检查 ini文件中 headers 键的值，确定能找到该文件
     • 检查 ini文件中 classes 键的值，确定导出了所修改的类
     • 检查 ini文件中 skip 键的值，确定所需要导出的类没有被跳过
   • 检查 genbindings.py，确定导出配置
     • 检查 genbindings.py 中 cmd_args的值，确定执行相应ini文件
3. 执行genbindings脚本（注意用python2.x - 32bit）
4. 使用VS编译导出的文件
5. 运行游戏验证

出现问题及解决方案

• NDK_ROOT not defined. Please define NDK_ROOT in your environment.

  • 检查自己环境变量，加上NDK_ROOT

• PYTHON_BIN not defined, use current python.

  • 检查自己环境变量，加上PYTHON_BIN

• llvm toolchain not found!

  • 路径: “%ndk_root%/toolchains/“ , 找不到llvm，检查文件命名；脚本中会先去检查 llvm-3.4，再去查llvm-3.3，保证这两个存在一个就行

• ‘XX\XX\python’ 不是内部或外部命令，也不是可运行程序

  • 环境变量PYTHON_BIN路径错误，PYTHON_BIN 应该是python2的可执行程序（.exe）

• LibclangError: [Error 193] %1 不是有效的 Win32. To provide a path to libclang use Config.set_library_path() or Config.set_library_file().

  • python库 pyyaml 和 pyCheetah 都用32位版本

• 自建类的导出代码文件include中不包含文件所属的文件夹

  • 主要是由于自建类独立文件夹导致，generator.py 在生成头文件路径的时候，是以引擎为准，所以指定在 xxx/cocos2d/cocos 目录下查找，可见 generator.py 的 search_path 变量：

    'search_path': os.path.abspath(os.path.join(userconfig.get('DEFAULT', 'cocosdir'), 'cocos')),

    所以，导出自建类文件的时候，头文件所属的文件夹均忽略了。可见 cocos2d\tools\bindings-generator\targets\lua\templates\layout_head.c

    \#include "scripting/lua-bindings/auto/${out_file}.hpp"
    #if $macro_judgement
    $macro_judgement
    #end if
    #for header in $headers
        #set relative = os.path.relpath(header, $search_path)
        #if not '..' in relative
    \#include "${relative.replace(os.path.sep, '/')}"
        #else
    \#include "${os.path.basename(header)}"
        #end if
    #end for
    \#include "scripting/lua-bindings/manual/tolua_fix.h"
    \#include "scripting/lua-bindings/manual/LuaBasicConversions.h"
    #if $cpp_headers
    #for header in $cpp_headers
    \#include "${header}"
    #end for
    #end if

  • 解决：根据之前的结构来看，genbindings.py 是会像 generator.py 传递参数的，我们可以由genbindings根据自己代码源目录指定搜索路径。

    在genbindings.py中 添加搜索路径参数：

    search_root = os.path.abspath(os.path.join(源文件根目录))
    config.set('DEFAULT', 'searchdir', search_root)

    然后再generator.py中不再自行拼接搜索路径，而是使用传递过来的路径：

    # 'search_path': os.path.abspath(os.path.join(userconfig.get('DEFAULT', 'cocosdir'), 'cocos')),
    'search_path': os.path.abspath(os.path.join(userconfig.get('DEFAULT', 'searchdir'))),

    至此，兼容了引擎和自建类。

---

参考资料：

• 《精通COCOS2D-X游戏开发 进阶卷》
